Selain data berformat raster, data vektor dapat disajikan dalam tampilan 3D di Global Mapper. Bagaimana membuat tampilan sebuah data vektor dari tampilan 2D menjadi 3D, ikuti cara-caranya sebagai berikut:
- Buka software Global Mapper (disini saya menggunakan Global Mapper v11.02)
- Ketika sudah berada di jendela tampilan awal dari Global Mapper, buka data vektor yang ingin dibuat tampilan 3D-nya dengan cara klik pada tombol Open Your Own Data Files atau dengan cara klik pada bagian menu bar : File | Open Data File(s)… atau dengan menekan tombol Ctrl berbarengan dengan huruf O pada keyboard komputer (Ctrl + O).
- Kemudian pilih data vektor nya.
- Data vektor disini harus berupa area dan bukan line (garis). Sebagai contoh, pada postingan ini saya memilih data vektor desa wates.

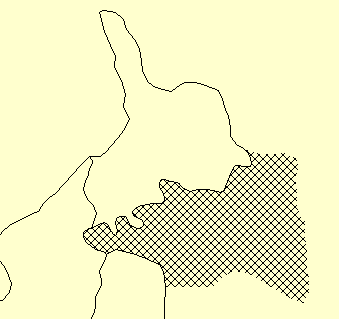

- Setelah data vektor berada di jendela tampilan Global Mapper, menambahkan atribut data vektor yang kita punyai dengan cara klik pada bagian toolbar Digitizer Tool, setelah itu klik data vektor-nya sampai area pada data vektor tersebut terseleksi.
- Dengan area dari data vektor tersebut masih terseleksi oleh Digitizer Tool, klik kanan kemudian pilih dan klik Edit Area Feature.
- Setelah itu akan muncul jendela tampilan dari Modify Feature Info, kemudian klik pada bagian tombol Add Attribute… (lihat area yang dilingkari warna merah pada gambar) untuk menambahkan atribut dari data vektor.
- Setelah itu pada bagian jendela tampilan Edit Attribute/Value, isi nama dan nilai atribut-nya.
- Data vektor telah mempunyai nilai dalam koordinat Z setelah kita menambahkan data atribut Elevation. Untuk melihat data vektor tersebut dalam 3D, kita klik pada bagian menu bar : View | 3D View…
- Setelah itu akan muncul jendela tampilan dari 3D View dengan warna latar defaultberwarna hitam. Data vektor sendiri tidak terlihat karena warna dari data vektor dan warna latar dari tampilan 3D sama-sama hitam, oleh karena itu ubah warna latar menjadi warna yang terang (seperti warna putih misalnya). Caranya klik pada bagian toolbar :Change Display Properties kemudian akan muncul jendela tampilan 3D View Properties kemudian pilih Background Color > pilih warna putih.
- Tampilan 3D sudah didapatkan
